В съвременното промишлено разделяне на твърди-течни постигането на оптична чистота при филтриране на течности, без да се жертва постоянен обемен пропускателен капацитет, е едно от най-предизвикателните действия за балансиране в процесния инженеринг. Високо{2}}контури за избистряне на флуиди-като тези, открити при фракциониране на хранителни масла, възстановяване на фин химически катализатор, синтез на смола с висока{4}}чистота и пречистване на авиационно гориво-изискват филтриращи среди, способни да уловят микроскопични частици без структурна деформация при динамични хидравлични натоварвания.
Докато стандартната телена тъкан с квадратна тъкан служи добре за грубо предварително-опъване и класифициране на частиците, критичните микро-пречистващи контури изискват специализираната микро-архитектура наФилтърни листови елементи от холандска мрежа от неръждаема стомана. Включвайки конфигурации с обикновена холандска тъкан (PDW), кепърна холандска тъкан (TDW) и обратна обикновена холандска тъкан (RPDW), тези усъвършенствани метални елементи използват асиметрични диаметри на телта и ултра-гъста геометрия на опаковката. Получената матрица създава три-измерни, извити канали на потока, които улавят под-микронни до фини-микронни замърсители, като същевременно поддържат висока механична якост и термична стабилност.
Това изчерпателно техническо ръководство предоставя--крайна инженерна разбивка на филтърни листови елементи с холандска тъкан. Ние изследваме металургията на телените тъкани, динамичните профили на скоростта на флуидите, много-слоевите структурни матрици, механиката-отделяне на кейк и строгите стандарти за одит на качеството за индустриални доставки.
За да сравните производствените толеранси, спецификациите на сплавите и методите за капсулиране на рамки за вертикални и хоризонтални системи с крила под налягане, проучете нашите основни[Филтърно листо от неръждаема стомана].

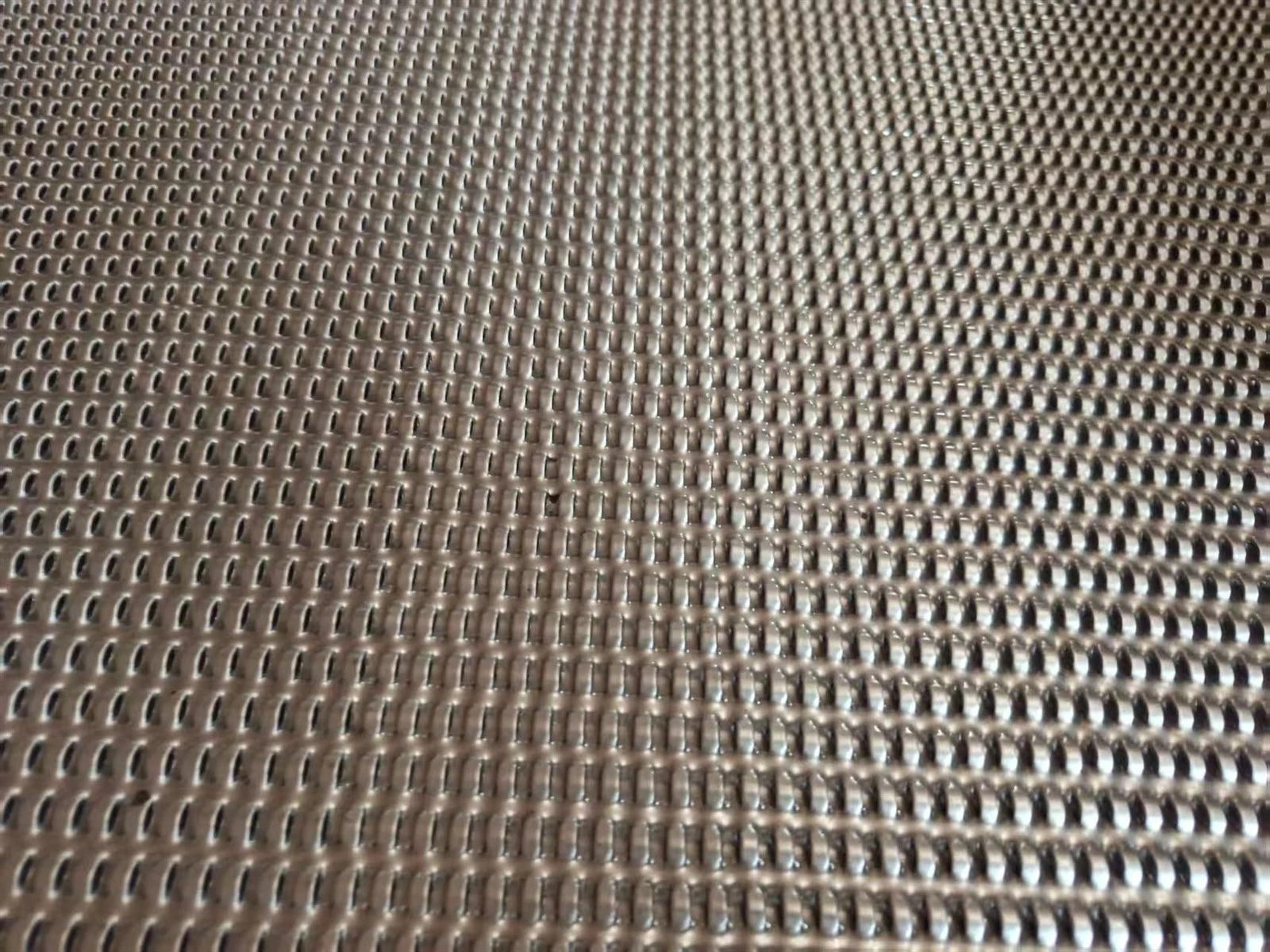

Разбиране на Dutch Weave Micro-архитектура и Weave Patterns
За разлика от стандартната квадратна телена мрежа-, където основата (надлъжна) и вътъчната (напречна) тел имат еднакви диаметри и брой мрежи-холандската телена тъкан е проектирана с различни съотношения на диаметъра на телта и специализирана плътност на опаковане. Чрез комбиниране на тежки, широко разположени структурни проводници с ултра-фини, плътно опаковани повърхностни проводници, тази конструкция постига прецизни микронни стойности, без да се жертва механичната якост.
Обикновена холандска тъкан (PDW): Балансирано избистряне на повърхността с висок-поток
При обикновеното холандско сплитане грубите нишки за основа с висока -опън се поставят успоредно на широки интервали, докато нишките от вътък с по-малък-диаметър са изтъкани над и под всяка тел за основа в гладък модел 1x1. По време на процеса на тъкане фините вътъчни нишки се задвижват плътно една срещу друга, покривайки напълно нишките на основата от двете страни на мрежата.
● Микро-архитектура:Наклонени, триъгълни отвори на порите, образувани между нишките на основата и припокриващите се нишки на вътъка.
● Оперативни характеристики:Отлична физическа издръжливост, висока механична устойчивост и отворена повърхност, оптимизирана за-течен поток с голям обем.
● Типичен микрон диапазон:15 µm до 100 µm абсолютни.
● Общи спецификации на мрежата:24x110 меша, 30x150 меша, 40x200 меша, 50x250 меша и 80x700 меша.
Twill Dutch Weave (TDW): Sub-Micron Precision Depth Matrix
Twill Dutch Weave усъвършенства тази микро-архитектура чрез прекарване на две фини нишки от вътък над и под две тежки нишки за основа в 2x2 диагонален кепър. Тази техника позволява удвояване на плътността на микроскопичните вътъчни телове в сравнение с обикновената тъкан, създавайки изключително плътна, много-пластова телена матрица.
● Микро-архитектура:Микроскопични канали с клиновидна-форма на порите с нула прави{1}}линии на видимост през телената тъкан.
● Оперативни характеристики:Превъзходна способност за задържане в дълбочина, проектирана специално за улавяне на фини суспендирани твърди вещества, колоиди и суб{0}}микронни фини частици.
● Типичен микрон диапазон:2 µm до 20 µm абсолютни.
● Общи спецификации на мрежата:120x600 меша, 165x1400 меша, 200x1400 меша, 325x2300 меша и 400x2800 меша.
Обратно гладко холандско тъкане (RPDW): Висока-структурна устойчивост на опън
При обратната обикновена холандска тъкан подредбата на телта е обърната: висока плътност от фини нишки за основа минава надлъжно, докато нишките с груб вътък са изтъкани на по-големи интервали. Тази конфигурация произвежда изключителна надлъжна якост на опън, което прави RPDW най-добрият избор за непрекъснати лентови сита с високо-налягане, автоматизирани системи за обратно промиване и приложения с високи-вибрации на листа.
Динамика на флуидите и механика на филтриране в холандски тъкани медии
Ефективността на филтриране на филтърен листов елемент с холандска тъкан разчита на това как течността се движи през неговата асиметрична пореста структура. Геометрията пряко влияе върху скоростта на флуида, натрупването на диференциално налягане и ефективността на улавяне на частици през циклите на процеса.
Прехващане на криволичещ път срещу повърхностно пресяване
Стандартната квадратна мрежа работи чисто като дву{0}}измерно повърхностно сито: частиците, по-големи от квадратния отвор, се задържат, докато по-малките частици преминават директно през него.
За разлика от това холандската телена тъкан съчетава прецизна повърхностна филтрация с три{0}}измерно въздействие в дълбочина. Тъй като замърсената суспензия навлиза в лицето на мрежата, течността не може да премине по права линия; трябва да се движи около припокриващи се извити контури на проводници. Суспендираните частици изпитват инерционно сблъсък с тези телени рамена, което позволява на средата да прихваща замърсители, значително по-малки от номиналното напречно-сечение на порите, без да заслепява главните пътища на потока.
Стабилност на порите при пикове на диференциално налягане
Основна причина за повреда на филтрацията във високо-скоростни индустриални системи е деформацията на порите. При хидравлични ударни натоварвания, бързо задействане на клапана или импулси на помпата, успоредните нишки на стандартната квадратна мрежа могат да се раздалечат. Това разширява отворите на порите и позволява на уловените замърсители да преминават в потока на чистия филтрат.
Холандската тъкачна медия елиминира този режим на повреда, тъй като вътъчните й нишки са плътно опаковани една срещу друга, създавайки само{0}}заключваща се механична бариера срещу съседни нишки на основата. Дори при сериозни пикове на диференциално налягане, достигащи до 35 бара, отделните отвори на порите остават стабилни по отношение на размерите, поддържайки постоянно задържане на частици през целия работен цикъл.
Хидравлична пропускливост и ефективност на потока
Въпреки плътното си уплътняване, холандската телена тъкан поддържа голям брой микро-отвори на квадратен инч. Тази висока плътност на порите минимизира първоначалния спад на налягането от чистата-страна през панела на филтърния лист. Операторите на процеси могат да обработват вискозни течности-като например смоли с висока-плътност, тежки сурови растителни масла и полимерни разтвори-при високи обемни скорости на потока, като същевременно поддържат ниска консумация на енергия на помпата.
Структурно наслояване и много{0}}матрична панелна конструкция
Единичен лист фина холандска мрежа е сравнително гъвкав и му липсва структурната твърдост, необходима за поддържане на тежки натоварвания на филтърна утайка и високо налягане на помпата. За да се предотврати провисване, деформация или структурна повреда, професионалните филтърни листови елементи са изградени като много-слойна сандвич матрица вътре в тежка-рамка по периметъра.
| Позиция на слоя | Мрежа / тип компонент | Функционална роля в листовия елемент |
| Слой 1 и 5 (външни лица) | Прецизна холандска мрежа (SS 316L / Hastelloy) | лице за директен контакт с течност; определя абсолютния микронен рейтинг (2 µm–100 µm) и контролира отделянето на утайка. |
| Слой 2 и 4 (буферни слоеве) | Междинна квадратна мрежа (20x20 или 30x30 мрежа) | Поддържа фина холандска телена тъкан, предотвратява потъването на мрежата в дренажните кухини и насърчава страничното оттичане на филтрата. |
| Слой 3 (централно ядро) | Тежък гофриран екран или перфорирана плоча | Структурен гръбнак; издържа на напрежението при огъване, поддържа панела плосък и осигурява отворени вътрешни канали за изхвърляне на филтрата. |
| Периметърна заграждение | Твърд тръбен профил или ръб с тежък C-канал | Капсулира всичките пет слоя, уплътнява външните ръбове срещу байпас на суспензията и осигурява механична здравина на монтаж. |
Тази проектирана много{0}}пластова конструкция гарантира, че хидравличното налягане се разпределя равномерно по цялата повърхност на листовия елемент, предотвратявайки локализирани концентрации на напрежение и удължавайки цялостния експлоатационен живот.
Ключови промишлени приложения и инженерна производителност
Различните производствени индустрии изискват различни комбинации от избор на сплав, плътност на мрежата и повърхностна обработка, за да се справят с различни химически експозиции, работни температури и твърди натоварвания.
Рафиниране на хранително масло и сепарация на пръстта за пред{0}}избелване на покритието
При преработката на палмово, соево, рапично и слънчогледово масло, суровите масла се смесват с активирана избелваща пръст (глина) за отстраняване на пигменти и примеси. Надолу по веригата се използват листови филтри под налягане, за да се отдели тази силно абразивна фина глина от избистрения маслен поток.
● Препоръчителна спецификация:24x110 обикновена холандска тъкан или 30x150 обикновена холандска тъкан в SS 316L.
● Оперативни акценти:Гладката повърхност на 24x110 PDW осигурява високи скорости на потока на маслото, като същевременно напълно задържа глинени частици, по-големи от 15 µm. По време на цикъла на разтоварване на утайката, пневматичните вибратори разбъркват листовия комплект, карайки изсушената глинена утайка да се освободи чисто от равнинната мрежеста повърхност, без да заслепява порите.
Фини химически контури и възстановяване на катализатора
Във фармацевтичното производство на междинни продукти и специализиран химичен синтез, високо{0}}стойностните катализатори от благородни метали (като паладий върху въглерод, платина или никел) трябва да бъдат напълно възстановени след реакторите за хидрогениране.
● Препоръчителна спецификация:165x1400 или 200x1400 Twill Dutch Weave в Hastelloy C276 или SS 316L.
● Оперативни акценти:Осигурява фино задържане до 3 µm до 5 µm абсолютни. Улавянето на тези микроскопични каталитични частици предотвратява замърсяването на продукта и позволява суспензиите от ценни благородни метали да бъдат рециклирани обратно в контура на реактора.
-Пречистване на гориво под високо налягане и авиационна хидравлика
Системите за зареждане с авиационно гориво, захранващите линии на турбините и аерокосмическите хидравлични тестови платформи изискват абсолютна чистота на течността, за да се предотврати залепването на клапаните и износването на компонентите.
● Препоръчителна спецификация:Каландриран 120x600 кепър холандско тъкане.
● Оперативни акценти:Плътното уплътняване на телта предотвратява отделянето на отделни телове при бързи колебания на потока, като надеждно улавя частици ръжда от железен оксид и въглеродни остатъци от високо-скоростните флуидни линии.
Торта-Оптимизиране на изданието и каландриране на повърхността
За системи с листове под налягане, работещи на автоматизирани партидни цикли, скоростта и пълнотата на изпразването на филтърната утайка пряко влияят върху общите времена на цикъла и дневната производителност на инсталацията.
Въздействието на повърхностното каландриране
След процеса на тъкане високо{0}}прецизната холандска телена тъкан може да премине през тежки, прецизно-шлифовани закалени стоманени ролки под високо хидравлично налягане. Този процес на каландриране изравнява външните корони (кокалчета) на тъканите телове, осигурявайки три значителни технически предимства:
● Превъзходно изпразване на тортата:Сплескването на телените кокалчета създава равнинна повърхност с ниско{0}}триене. Лепкави или плътни филтърни утайки лесно се плъзгат от лицевата страна на листа по време на пневматични вибрации или промиване, без да оставят остатъчна пета след себе си.
● Стегнато разпределение на порите:Механичният натиск при каландрирането намалява незначителните вариации в разстоянието между проводниците, което води до по-равномерен максимален размер на порите в целия лист.
● Удължен живот на острието на скрепера:В листните филтърни системи, оборудвани с механични изпразващи скрепери или подвижни шлюзови колектори, гладката каландрирана повърхност предотвратява закачането на острието и намалява механичното износване както на скрепера, така и на телената тъкан.
Контролен списък за технически одит за промишлени доставки
Когато набавяте филтърни листови елементи с кръгла, правоъгълна или-холандска тъкан форма за листови съдове под налягане, проверете дали вашият производител отговаря на следните стандарти за осигуряване на качество:
● Оптична проверка на броя на мрежите:Потвърждава точния брой на нишките на основата и вътъка на инч под калибрирани цифрови оптични микроскопи (осигурявайки истински 24x110, 165x1400 или персонализирани плътности на тъкане).
● Ултразвуково почистване с разтворител:Гарантира, че всички готови листови панели преминават през много-етапно ултразвуково обезмасляване за отстраняване на смазочни материали, масла и остатъци от частици преди изпращане.
● Непрекъснато заваряване на ръбове:Проверява дали рамките на външния периметър са напълно запечатани чрез непрекъснато роботизирано TIG заваряване или тежко механично кримпване, за да се елиминира байпасът на суспензията около ръбовете на панела.
● Положителна идентификация на материала (PMI):Осигурява сертификати за изпитване на мелница (MTC) и спектрално PMI тестване за проверка на точната химия на сплавта (като ниско{0}}въглеродни SS 316L, SS 317L или Hastelloy C276) за корозивни и високо-температурни среди.
Заключение
Филтърните листови елементи от прецизна холандска мрежа от неръждаема стомана осигуряват изключителна яснота и надеждност на работа при процеси на-изискване на течност-твърдо вещество. Чрез съчетаване на асиметрична геометрия на проводника със здрава много-слойна панелна конструкция, тези елементи осигуряват задържане на фини частици, структурна стабилност под налягане и ефективно освобождаване на филтърната утайка.
Независимо дали се нуждаете от панели с холандска сплитка 24x110 с голям-капацитет за рафиниране на хранително масло, под-микронни листа с холандска тъкан от кепър за възстановяване на катализатора или специализирани резервни панели за съществуващи съдове под налягане, разгледайте нашите подробни продуктови спецификации на[-Многослойни мрежести филтърни дискове от неръждаема стомана]или се свържете с нашия инженерен екип, за да прегледате вашите изисквания за процес.
